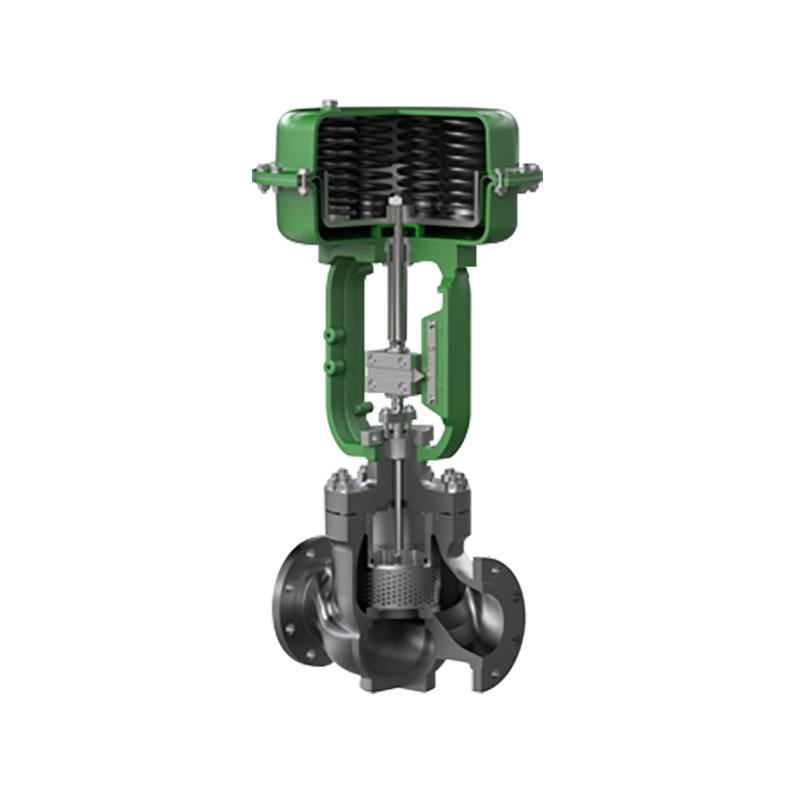

▶ JCV-103M시리즈는 Multi-Hole Cage Type으로 대용량에서 고성능의 안정적인 구조로 Heavy Duty service에 적합한 제어밸브입니다. ▶ Severe Services 유체 경우 멀티형 다단계 제어 밸브를 선택하십시오. ▶ JCV-103M : Multi-Hole Cage Type
▶ CV값이 크며 다양한 Heavy duty 서비스에 적합하다. ▶ 유량 특성에 맞게 CV값 조정이 가능하다. ▶ 멀티홀형 케이지를 통하여 소음,진동,캐비테이션 발생 상황에서도 안정적 운전 가능하다. ▶ 유지보수가 간단하고 내구성이 뛰어나다. ▶ 고압 환경에서 뛰어난 성능을 발휘한다.
| Type |
Globe Valve |
| Model |
JCV-103M Series |
| Plug form |
Balanced |
| Plug Characteristic |
EQ％, Mod EQ%, Linear, On-off. |
| Trim Type |
Cage, Multi-Hole Cage,
Low-noise Cage, Optional special trim |
| Valve
Size(mm) |
11/2" |
2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
| 40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| Body ratings |
JIS 10K ~ 40K, ANSI Class 150#
~ 600#, PN10 ~ 40 |
| End Connection |
RF, FF, SW, BW, RTJ, etc |
| Body Material |
A216-WCB, A216-WC6, A216-WC9,
A351-CF8, A351-CF8M, A351-CF3M and other alloy Steels. |
| Trim Material |
410SS Heat treatment,
316SS,316LSS Stellite seat, Stellite face |
| Seat Type |
Metal, Soft |
| Bonnet
type |
Standard type (－17～＋230℃ ),
Extension type (－45～under, －17℃ or
over＋230℃ ) |
| Long-Extension
type ( －196～－45℃ ), Bellow seal type, jacketed type |
| Packing |
TFE, Grafoil, etc. |
| Gasket |
Spiral Wound Metal gasket |
| Painting color |
Maker standard |
|
